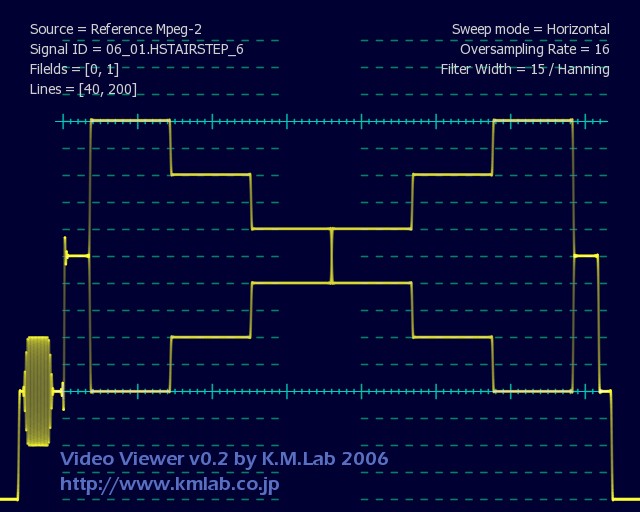

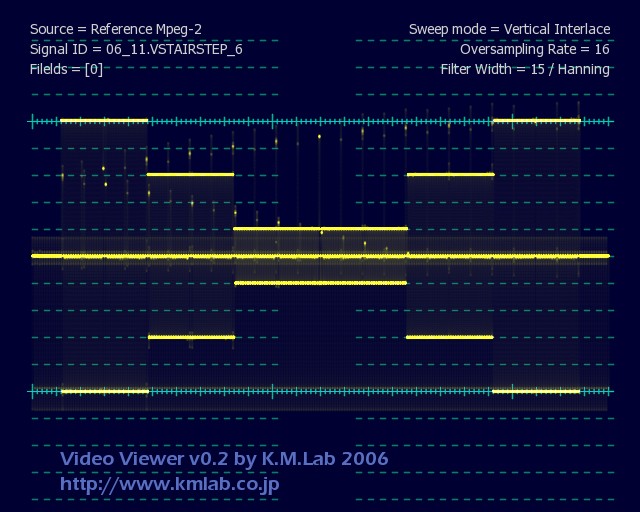

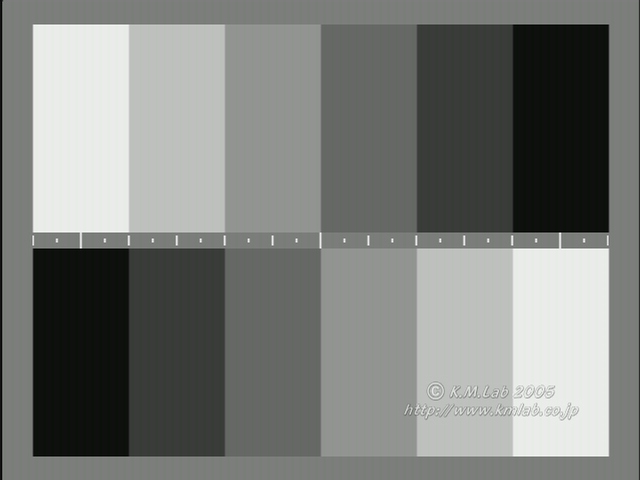

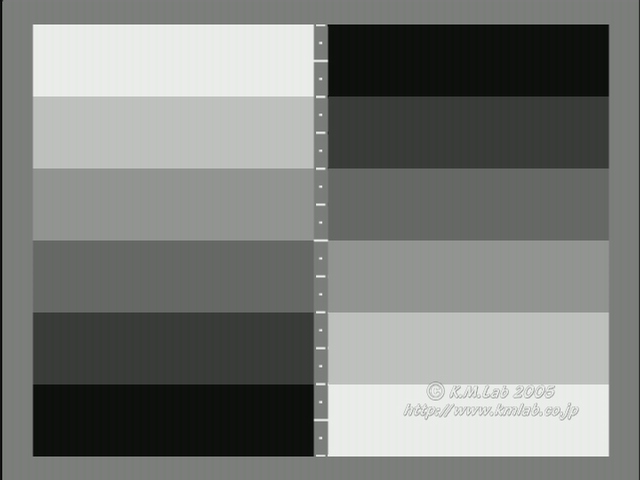

| 階段状の波形で、主に直線性（等階調性）のチェック用に用いられます。当ディスクには水平、垂直各10種類、合計20種類を収録しています。 輝度信号は0%から100%までがデータ上は16から235までの219ステップ(データとしては220）であらわされますがこれでは等分にできる数が限られますので、16から236までの220ステップを等分割しています。このためステップの100%に相当する部分は実際には100.46%になっています。ステップの幅についても等ピクセル（整数）にしてありますので、両端のステップは他と幅が異なります。 |
|||
 |
 |
ステップ数は5 ､11 ､22 ､24(*) ､44 ､48(*) ､110 ､126(*) ､220 ､253(*)の10種類です。(*)印のついたものは輝度0%-100%の範囲外まで拡張しています。 画面を上下あるいは左右に分割し、昇順と、降順を1画面に納め、その中間にスケールを表示しています。長い目盛りは50%中くらいの目盛りは10%短い目盛りは5%を示します。1-100の範囲外についてはスケールを反転させています。 |
||
 |
 |
|||
|
||||
 |
 |

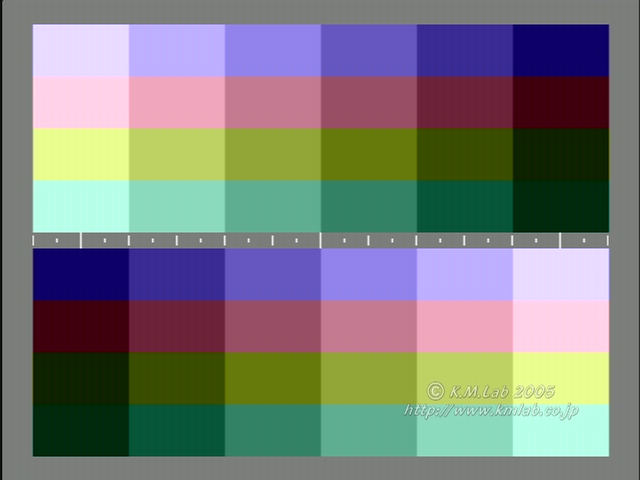

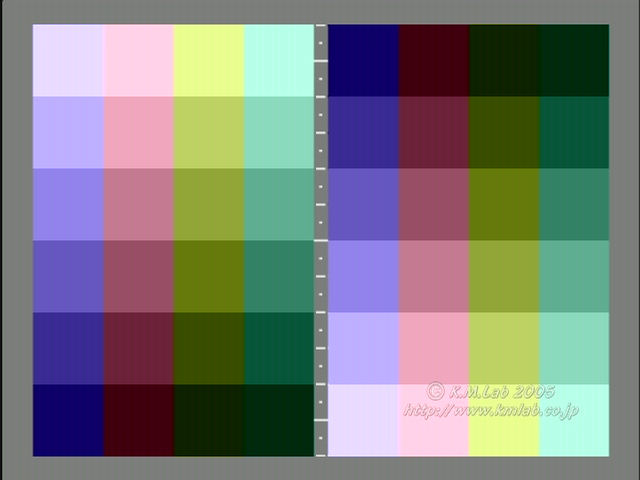

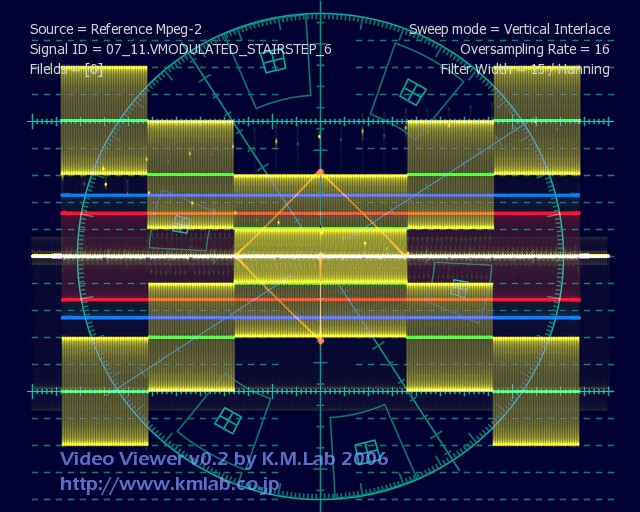

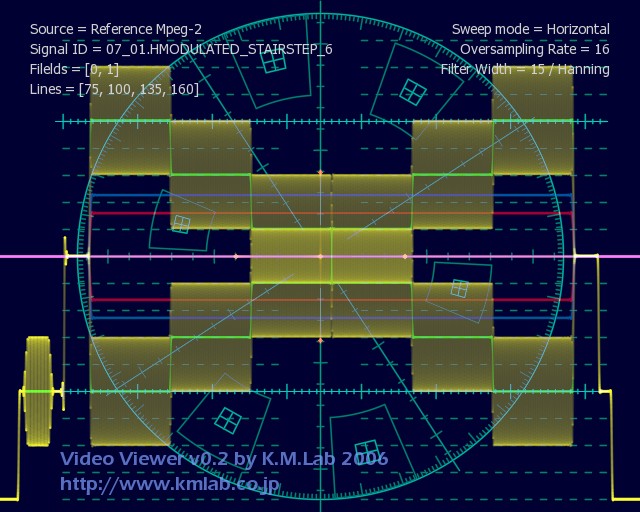

クロマ信号が重畳された階段状の波形です。輝度信号、種類などはステアステップに準じます。クロマ信号はNTSCサブキャリア振幅が40IREp-pで位相は0、90、180、270度で画面を4分割しています。 | ||
 |
 |
|||
|
