マルチバースト
飛び飛びの周波数が並んだ信号で、スイープと同様、輝度・クロマ信号の周波数帯域の測定や、フィルタ特性、エイリアシングノイズのチェックに使用されます。
当ディスクには水平スイープ、垂直スイープ各10種、計20種の信号を収録しています。

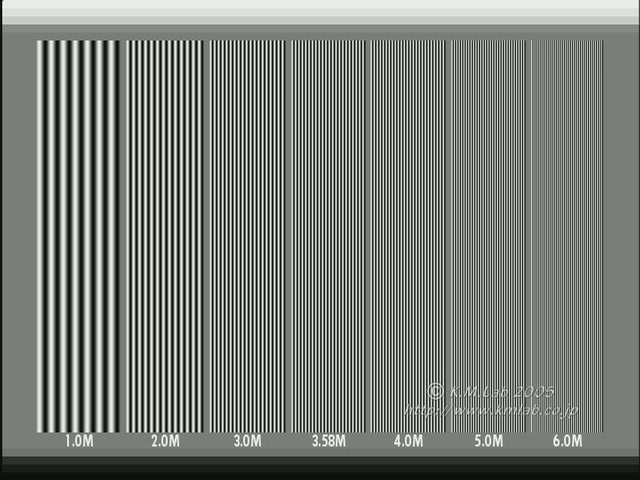

水平マルチバースト

水平バースト

複数の周波数が横に並んでいる信号です。
輝度信号についてはレベル50IRE、振幅100IREp-p、周波数は左から1、2、3、3.58、4、5、6MHzです。
色差信号については輝度レベル50IRE、NTSCサブキャリア振幅100IREp-p、周波数は輝度信号の1/2です。
画面上で確認することを考慮して90%の安全域内に信号を収め、周波数を表示してあります。外周にはウェーブモニタで観測した際に100,75,50,25%の目安線となるような領域が配置してあります。

水平マルチバースト 信号波形

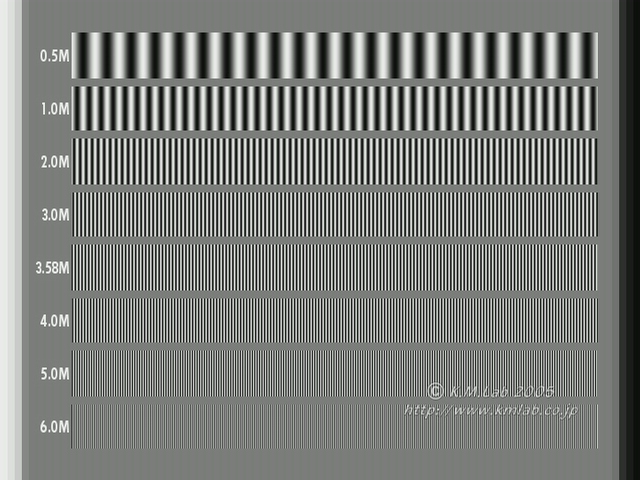

垂直マルチバースト

垂直バースト

複数の周波数が縦に並んでいる信号です。
周波数は輝度信号は上から0.5、1、2、3、3.58、4、5、6MHzです。色差信号は輝度信号の1/2です。
それ以外は水平バーストと同じです。

垂直マルチバースト 信号波形
